text、 legendが選択されている場合以下の設定画面になります。
- テキスト
- テキスト内容
- サイズ
- フォントサイズ。(1/20point単位)
- フォント
- 欧文フォント名
- 漢字フォント
- 漢字フォント名
- 角度
- テキストの表示角度（deg単位)
- テキスト色
- テキスト色
- 行間
- テキストの改行幅。標準は1。2で1行とばしになる。
- 凡例の大きさ
- 凡例中のプロットスタイルの表示幅(%)。この値が小さくなると表示幅も小さくなる。
- x1
- y1
- テキストの表示位置。Frame親オブジェクトに対する相対位置(1/20 points)。

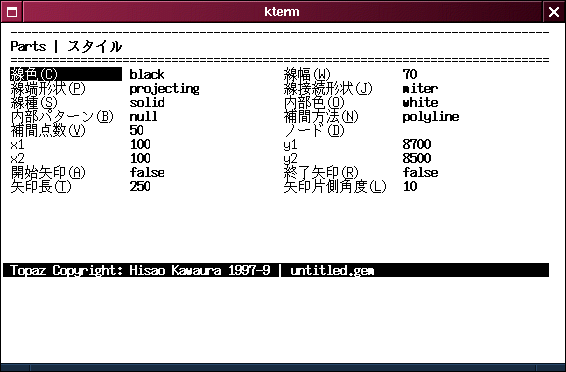

Line、Polyline、Rectangle、Ellipse、Cutlineが選択されている場合以下の設定画面になります。
- 線色
- 輪郭線色。
- 線幅
- 輪郭線幅(1/20 points)。
- 線端形状
- 輪郭線線端形状。
- 線接続形状
- 輪郭線接続形状。
- 線種
- 輪郭線スタイル。
- 内部色
- 内部色。
- 内部スタイル
- 内部塗り潰しスタイル。
- 補間方法
- ノードの接続方法(Polylineのみ有効）。
- 補間点数
- ノード間の接続点数(Polylineのみ有効)。
- ノード
- ノードの座標値。x[0], y[0], x[1], y[1], ...のように複数のノード座標をカンマで区切って指定。座標値は原点(x1, y1)に対する相対座標。(Polylineのみ有効)
- x1
- y1
- オブジェクトの原点座標。親Frameオブジェクトに対する相対座標。
- x2
- y2
- (x1, y1)-(x2, y2)で、Line、Rectangle、Ellipse、Cutlineの大きさを決定する。
- 開始矢印
- 始点の矢印指定。(Lineのみ)
- 終了矢印
- 終点の矢印指定。(Lineのみ)
- 矢印長
- 矢印の長さ(1/20 points単位）。
- 矢印片側角度
- 矢印の開き角の半分(度)。
