`グラフの装飾`

`partsの種類`

グラフに装飾を行なうための、テキスト、図形を総称してpartsと呼びます。 partsには以下の数種類が用意されています。

  text:       テキスト
  line:       線分
  polyline:   折れ線
  rectangle:  矩形
  ellipse:    楕円
  cutline:    カットライン
  legend:     凡例

`partsの入力`

さて、これまで編集してきたグラフには、x軸、y軸のcaptionがありません。次にpartsのtextを用いてこれらcaptionを作成して行くことにしましょう。

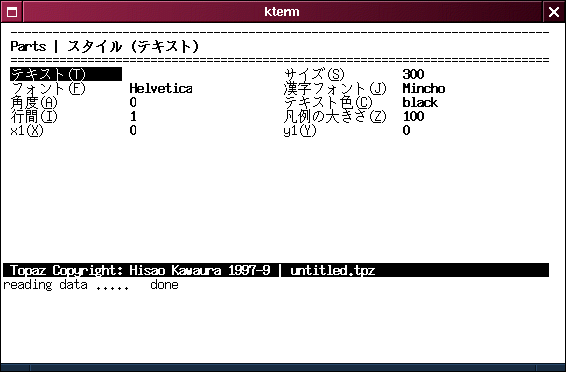

　partsの入力には"Parts | 追加"を選択します。 partsの種類を聞かれますのでtextを選択して下さい。以下のtextのスタイル設定画面が開きます。

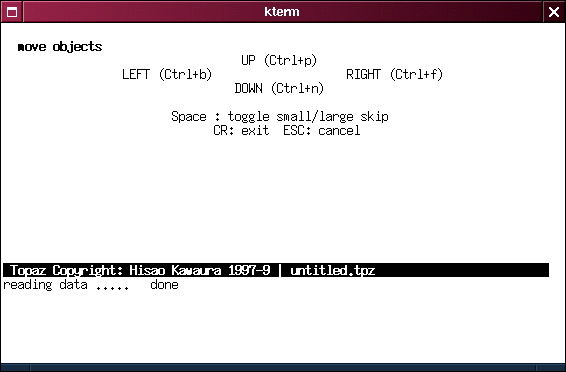

　ここでTextを選択し、"VOLTAGE (mV)"と入力して下さい。また、サイズを400に、フォントをHelv.-Bとしてください。この設定によりフォントサイズは400/20=20pointsになり、フォントはHelvetica Bold体になります。入力が終了したら、ESCキーを押してください。以下のように画面が変化し、テキストオブジェクトの移動画面になります。

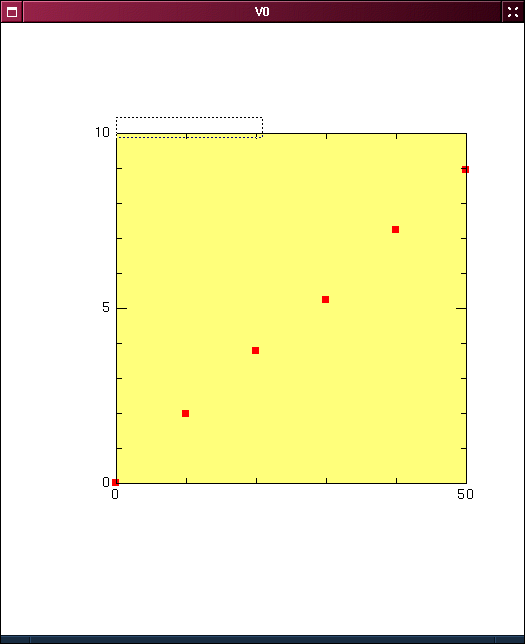

　またビューアには、下図のようにテキスト位置が点線の矩形で表示されます。

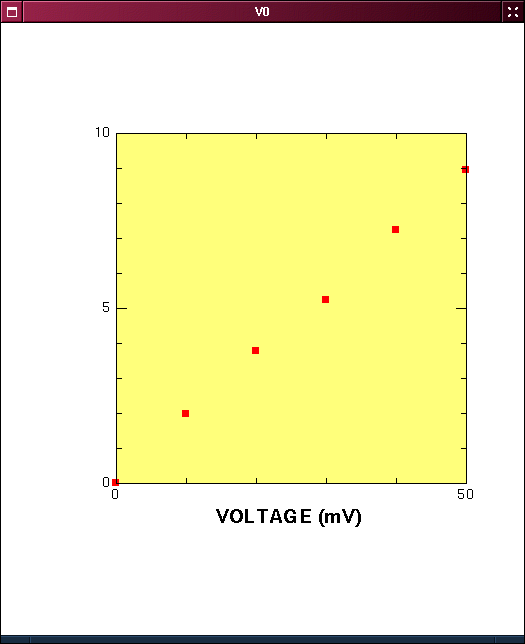

　この状態で、キーボードによりテキストの位置調整を行います。移動には矢印キーも用いることができますが、emacs-likeなキーバインディングも使えます。このテキストはX軸に対するcaptionであるため、X軸中央部よりやや下の位置までテキストを移動します。テキスト移動を速やかに行いたい場合、スペースキーを押すことで1キーストローク当りの移動量が大きくなります。もう一度スペースキーを押すことで元の移動量に戻りますので、スペースキーを押して大まかな位置を決めた後、もう一度スペースキーを押して細かな位置調整を行うと良いでしょう。位置が決定したら、リターンキーを押してください。ビューアの再描画により、以下のようなグラフが表示されます。

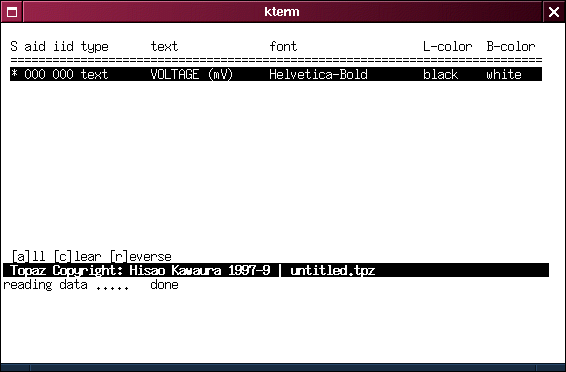

　次にY軸のcaptionを作成するわけですが、X軸captionをコピーして始めた方が効率的です。 "Parts | 一覧"を開いてください。以下のようにpartsの一覧が表示されます。

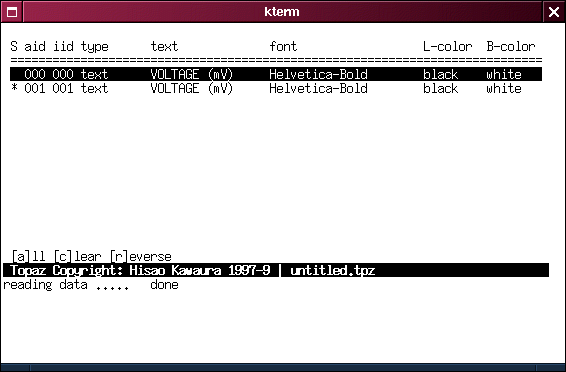

　先ほど作成したX軸captionのテキストのS欄に＊がついていることを確認して下さい。この＊はこのオブジェクトが選択状態にあることを意味します。 ESCキーで一覧表示から戻り、"Data | 複製"を選択します。「選択されたpartsを複製しますか」と問い合わせがあります。「選択されたparts」とは、S欄に＊が立っているオブジェクトのことであり、今の場合はX軸captionのことを指します。問い合わせにyで答え、再び"Parts | 一覧"により、partsの一覧を以下のように表示します。

　オブジェクト数が2つになり複製が生成されたことが分かります。また新しく生成されたオブジェクトのS欄に＊が立っており、選択状態にあることが分かります。＊が立っていない場合、新しいオブジェクトにカーソルキーを合わせ、スペースキーを押して＊を立ててください。新しいオブジェクトが選択状態であることを確認できたら、ESCで一覧を終了してください。

　次にy軸のキャプションのためのテキスト修正を行います。 "Parts | スタイル"を選択してください。 Textのスタイル設定画面が開きます。ここでTextを選択しCaptionとして、"Current (\265A)"を入力します。ここで"\265"は文字を表現する8進数であり、"\265"はμを表します。 8進数の一覧は、Topazのパッケージのsampleディレクトリ中のstdfontset.tpz(標準フォントセット用)、symbolfontset.tpz(シンボルフォントセット用)にテーブルがありますので、参照してください。また、y軸のcaptionとして用いるため、角度を90としてください。設定が終了したらESCにより設定画面を終了します。

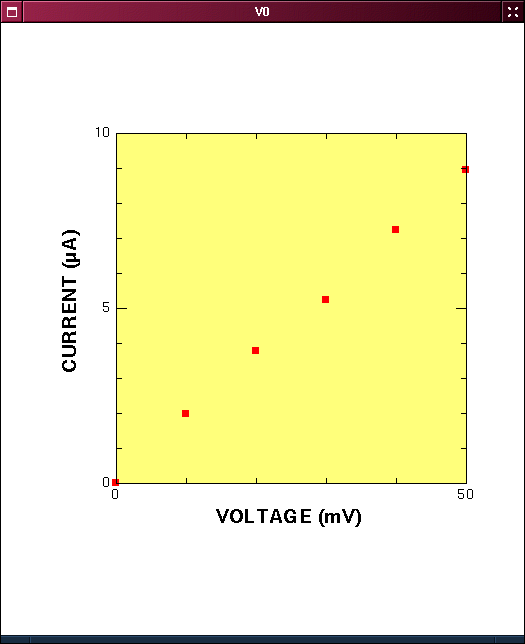

　次に"Parts | 移動"によりテキストの移動を行います。 y軸のcaptionですのでy軸の左側に移動してください。以上の操作で以下のようなグラフが得られます。

`Coffee break`

　チュートリアルで扱うtext以外にも、partsにはline、polyline、rectangle、ellipse、cutline、legendなどがあります。

`partsの入力`

　line, rectangle, ellipseの入力の場合、開始点と終了点の位置でリターンキーを押します。終了点が確定した段階で、入力は終了します。

　polylineの入力は、各ノードの位置でリターンキーを押し、ノードの確定を行ないます。最終ノードをリターンキーで確定したら、"@"を押して入力を終了します。

`parts属性の変更`

　既に入力済みのpartsの属性を変更するには、"Parts | 一覧"で変更するpartsを選択します。次に"Parts | スタイル"で属性を変更することができます。ここで変更した項目は選択されている全てのPartsに対して行なわれることに注意して下さい。

`partsの移動、変形`

　"Parts | 一覧"で変更するpartsを選択します。移動の場合は複数のParts選択が可能ですが、変形の場合は１つのPartsを選択して下さい。 Partsの選択後、"Parts | 移動"により、Partsの移動が可能です。また"Parts | ノードの変更"でPartsの各ノードの変形が可能になります。ノードの選択は、"n"(次ノード)、"p"(前ノード)で行なえます。

`テキスト書式について`

　Topazではテキスト中に制御コードを埋め込むことにより、ギリシャ文字、上付き、下付き等のテキストを表現することができます。詳しくはリファレンス部を参照して下さい。ここでは、若干の例を上げるどどめます。

   10^2              10²   10^2|cm           10²cm
   x_i|+1            x_i+1
   #Gb#F-version     β-version
   100\305           100Å

　このようにsuperscriptは"^"、subscriptは"_"で表します。またsuper/subscriptからの復帰は"|"で行ないます。 greekは#Gで表し、#Fで通常フォントに復帰します。 \xyzは８進数でテキストを表現し、エンコーディングはiso8859-1に従います。 standard font及びsymbol fontのエンコーディングに付いては、それぞれ添付のサンプルファイル"stdfontset.tpz"、"symbolfontset.tpz"を参照して下さい。
