Dataメニュー
-
数値データの読み込み
-
データファイルをオープンします。
-
一覧
-
データファイルの一覧を表示します。
-

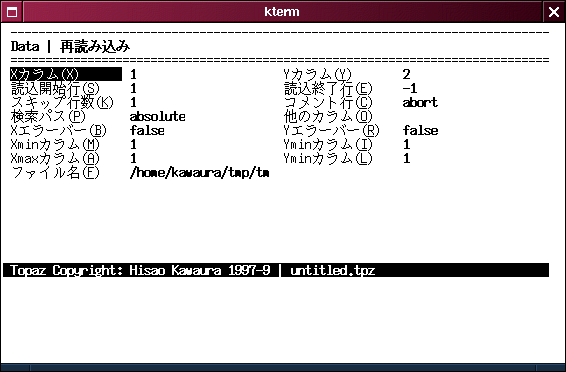

再読み込み
-
一覧で選択されている数値データファイルの再読み込みを行ないます。
-
Xカラム
-
Yカラム
-
xデータ、yデータのカラム指定
-
読込開始行
-
読み込み開始行
-
読込終了行
-
読み込み終了行。ー1でファイルの最後まで読み込む
-
スキップ行数
-
読み込みスキップ行数
-
コメント行
-
コメント行の処理。Abort:読み込みの中止。 Ignore:コメント行の無視。
Separation:複数データの区切りとみなす。
-
検索パス
-
数値データファイルの再読み込み時、数値ファイルを絶対パスで探すか、グラフファイルに対する相対パスで探すか指定します。数値データ込の保存形式の場合、この設定は無視されます。
-
他のカラム
-
読み込む他のカラム指定。このテキスト中に読み込むカラムを記述すると、指定したカラムが自動的に読み込まれます。カラム1及び2を読み込む場合、"1,2"あるいは"1-2"のように記述します。カラム1、2、3、4、5、6及び10を読み込む場合、"1-6,
10"の様に記述します。ここで読み込み指定したカラムは、数詞変換書式で%xyとして参照できます。
-
X、Yエラーバー
-
Xデータ、Yデータのエラーバー表示あり無しを指定します。
-
Xmin、Xmax、Ymin、Ymaxカラム
-
Xデータ、Yデータのエラーバーの、最小値、最大値を表す数値データのカラムを指定します。
-

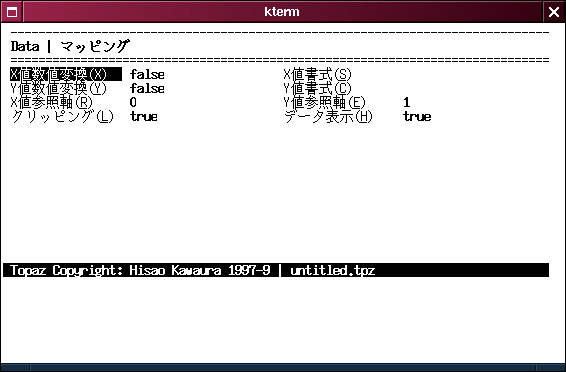

マッピング
-
Listで選択されているデータファイルのマッピングの設定を行ないます。
-
X値数値変換
-
Y値数値変換
-
xデータ、yデータの数値変換有り無し。
-
X値書式
-
Y値書式
-
xデータ、yデータの数値変換フォーマット。
-
X値参照軸
-
Y値参照軸
-
xデータ、yデータの参照軸。
-
クリッピング
-
データの座標軸内でのクリッピング指定。
-
データ表示
-
データ表示有り無し。
-

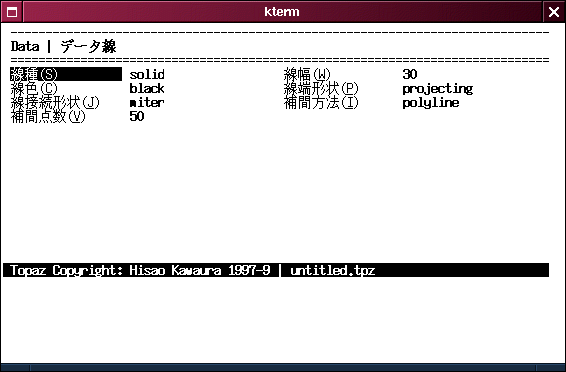

データ線
-
Listで選択されているデータファイルのデータ線の設定を行ないます。
-
線種
-
データ線のスタイル。
-
線幅
-
データ線幅(1/20points)。
-
線色
-
データ線色。
-
線端形状
-
データ線線端形状。
-
線接続形状
-
データ線接続形状。
-
補間方法
-
データ点間の補完方法。
-
補間点数
-
データ点間の補完点数。
-

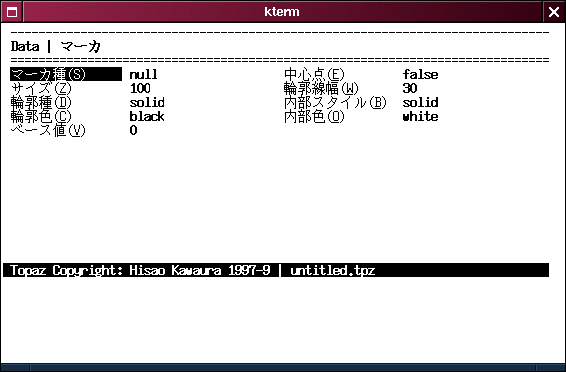

マーカ
-
Listで選択されているデータファイルのマーカの設定を行ないます。
-
マーカ種
-
マーカスタイル。
-
中心点
-
マーカ中央部への点の付加。
-
サイズ
-
マーカサイズ(1/20 points)。
-
輪郭線幅
-
マーカ輪郭線幅(1/20 points)。
-
輪郭種
-
マーカ輪郭線スタイル。
-
内部スタイル
-
マーカ内部スタイル。
-
輪郭色
-
マーカ輪郭線色。
-
内部色
-
マーカ内部色。
-
ベース値
-
Styleがbar系列、step系列の場合のベースライン値。
-
プロット範囲
-
メモリデータ(Data/Fit/Function, linear fit, Non-lin fitで生成されたデータ)をプロットするx値の出力範囲を設定します。
-
出力開始x値
-
開始x値。
-
出力終了y値
-
終了x値。
-
分割数
-
出力開始x値と出力終了y値の間の分割値。
-
スケーリング
-
出力開始x値と出力終了y値の間の分割方法。
-
編集
-
データオブジェクトの編集を行います。
-
一覧
-
データファイルの一覧を表示します。
-
削除
-
一覧で選択されているデータを削除します。
-
表示順
-
一覧で選択されているデータの表示順を変更します。但し選択されているデータは単一でなければなりません。
-
複製
-
一覧で選択されているデータの複製を生成します。但し選択されているデータは単一でなければなりません。
-
曲線の生成
-
関数データの生成、最小2乗法フィットを行ないます。
-

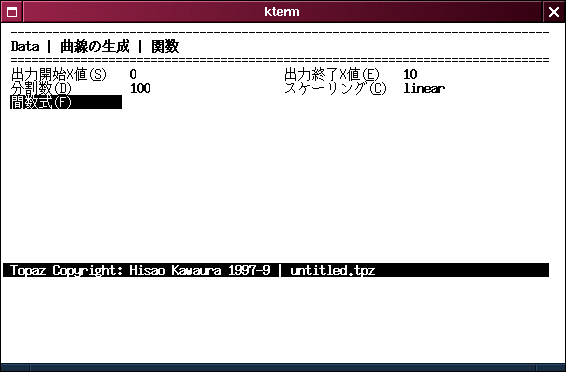

関数
-
ユーザ定義の関数曲線の生成。
-
出力開始X値
-
開始x値。
-
出力終了X値
-
終了x値。
-
分割数
-
出力開始X値と出力終了X値の間の分割値。
-
スケーリング
-
出力開始X値と出力終了X値の間の分割方法。
-
関数式
-
ユーザ定義の関数形。
-

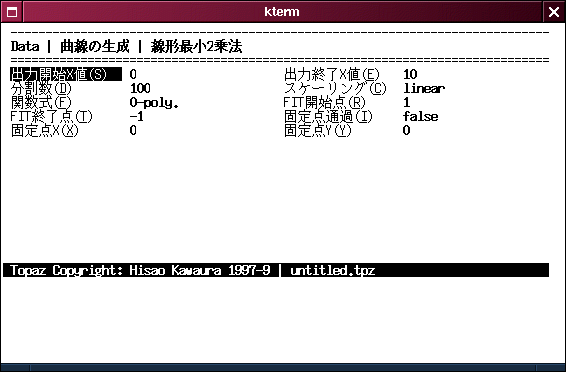

線形最小2乗法
-
線形最小2乗法。
-
出力開始X値
-
開始x値。
-
出力終了X値
-
終了x値。
-
分割数
-
出力開始X値と出力終了X値の間の分割値。
-
スケーリング
-
出力開始X値と出力終了X値の間の分割方法。
-
関数式
-
フィット関数。
-
FIT開始点
-
出力xデータ開始値。
-
FIT終了点
-
出力xデータ終了値。
-
固定点通過
-
固定点通過有り無し。
-
固定点X
-
固定点x座標。
-
固定点Y
-
固定点y座標。
-

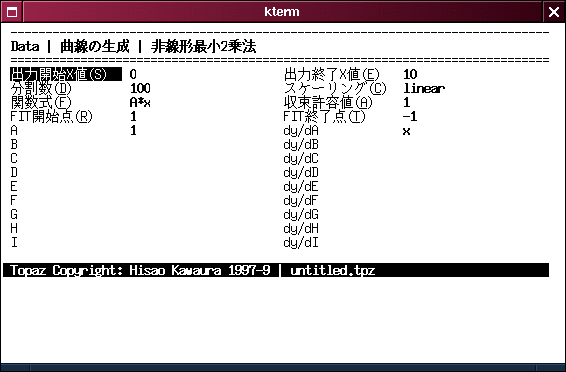

非線形最小2乗法
-
非線形最小2乗法。
-
出力開始X値
-
開始x値。
-
出力終了X値
-
終了x値。
-
Div
-
出力開始X値と出力終了X値の間の分割値。
-
Scaling
-
出力開始X値と出力終了X値の間の分割方法。
-
関数式
-
ユーザ定義のフィット関数。
-
収束許容値
-
収束判断のための閾値(%)。
-
FIT開始点
-
出力xデータ開始値。
-
FIT終了点
-
出力xデータ終了値。
-
A ... I
-
変数A ... I の初期値。
-
dy/dA ... dy/dI
-
変数A ... Iに関するFunctionの偏微分式。
-
情報の表示
-
一覧で選択されているデータの情報を表示します。
曲線の追跡
一覧で単一選択されているデータ点上をトレースし、その値を表示します。
