Axisメニュー
-
X軸
-
X軸の設定を行ないます。
-

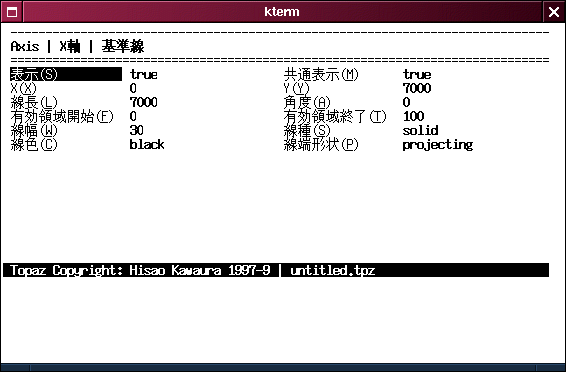

基準線
-
以下の設定画面でベースラインの設定を行います。
-
表示
-
軸表示
-
共通設定
-
T-Axisとの設定の共通化
-
X
-
Y
-
Frameの原点を基準とした軸の相対位置 (1/20 point単位)
-
線長
-
軸の長さ (1/20 point単位)
-
角度
-
軸の角度(deg)
-
有効領域開始
-
有効領域終了
-
目盛表示の領域限定(%)
-
線幅
-
軸線の幅 (1/20 point単位)
-
線種
-
軸線の線スタイル
-
線色
-
軸線の線色
-
線端形状
-
軸線の線端形
-
表示範囲
-
以下の表示画面で軸の表示範囲の設定を行います。
-
開始値
-
表示開始値
-
終了値
-
表示終了値
-
単位目盛
-
単位目盛値
-
スケーリング
-
軸のスケーリング
-
軸の反転
-
Scalingの反転
-
交点値
-
FrameのスタイルがXーYの場合、Y-Axisとの交点値
-
自動交差
-
Crosspointの自動設定。trueの場合、X-Axisの左端がY-Axisと交差する。
-

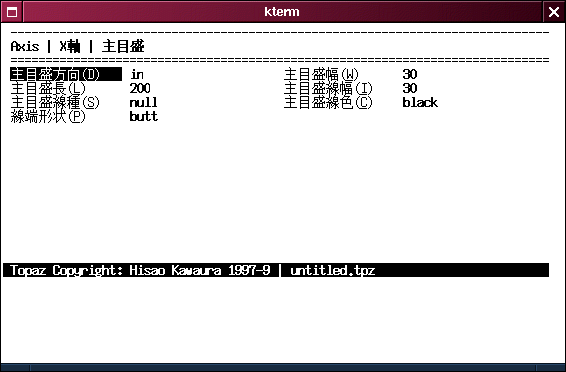

主目盛
-
以下の表示画面で目盛の設定を行います。
-
主目盛方向
-
目盛の方向
-
主目盛幅
-
目盛の幅 (1/20 point単位)
-
主目盛長
-
目盛の長さ (1/20 point単位)
-
主目盛線幅
-
主目盛線の幅 (1/20 point単位)
-
主目盛線種
-
主目盛線のスタイル
-
主目盛線色
-
主目盛線色
-
線端形状
-
主目盛線の線端形
-

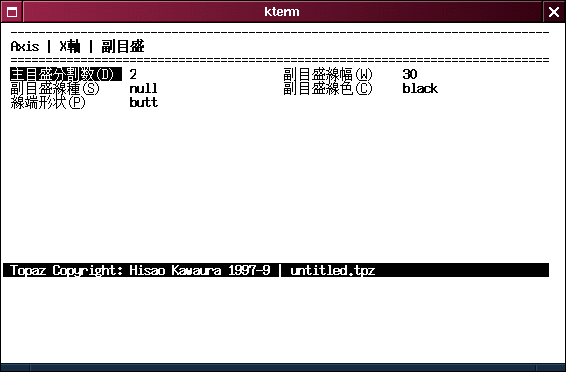

副目盛
-
以下の表示画面で補助目盛の設定を行います。
-
主目盛分割数
-
目盛のの分割数
-
副目盛線幅
-
副目盛線の幅 (1/20 point単位)
-
副目盛線種
-
副目盛線のスタイル
-
副目盛線色
-
副目盛線色
-
線端形状
-
副目盛線の線端形
-

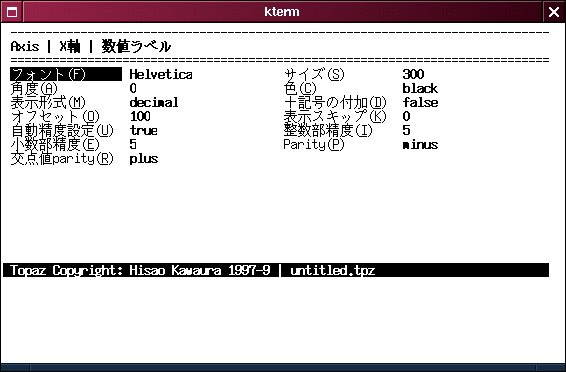

数値ラベル
-
以下の表示画面で数値ラベルの設定を行います。
-
フォント
-
数値ラベルのフォント名
-
サイズ
-
数値ラベルのフォントサイズ (1/20 point単位)
-
角度
-
数値ラベルのフォントの角度(度)
-
色
-
数値ラベルの色
-
表示形式
-
数値ラベルのフォーマット
-
+記号の付加
-
正の数値ラベルにプラス記号を付加
-
オフセット
-
数値ラベルの軸からの距離 (1/20 point単位)
-
表示スキップ
-
指数表示の場合の指数部のスキップ量
-
自動精度設定
-
小数表示精度の自動設定
-
整数部精度
-
整数部の桁数指定
-
小数部精度
-
小数部の桁数指定
-
Parity
-
数値ラベルを軸のどちら側に表示するか
-
交点値parity
-
数値ラベルを軸の交点のどちら側に表示するか
-
Y軸
-
Y軸の設定を行ないます。X軸の設定を参考にして下さい。
-
U軸
-
U軸の設定を行ないます。X軸の設定を参考にして下さい。
-
R軸
-
R軸の設定を行ないます。X軸の設定を参考にして下さい。
-

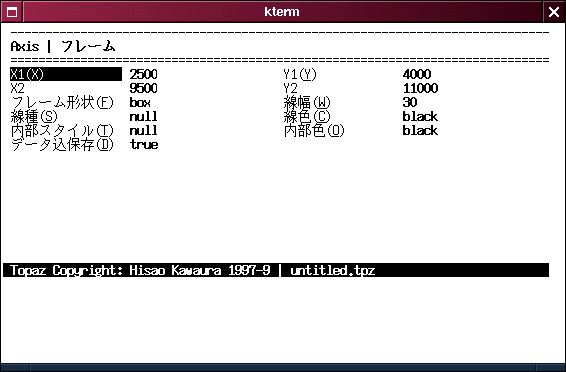

フレーム
-
以下の表示画面でフレームの設定を行ないます。
-
X1
-
Y1
-
X2
-
Y2
-
Frameの位置 (1/20 point単位)
-
フレーム形状
-
Frameの形状
-
線幅
-
Frame輪郭線の幅 (1/20 point単位)
-
線種
-
Frame輪郭線のスタイル
-
線色
-
Frame輪郭線の色
-
内部スタイル
-
Frame内部のスタイル
-
内部色
-
Frame内部色
-
データ込保存
-
グラフファイルとして保存の際、数値データも共に保存
-
カレントフレームの変更
-
Current Frameを選択します。
-
一覧
-
Frameの一覧を表示します。
-
フレームの追加
-
現在編集中のグラフに座標軸を追加します。
-
編集
-
Frameの編集をします。
-
一覧
-
Frameの一覧を表示します。
-
削除
-
一覧で選択されているグラフを除去します。
-
移動
-
Current Frameを移動します。
-
変形
-
Current Frameのストレッチを行ないます。
-
表示順
-
カレント座標軸の描画順を変更します。
-
複製
-
カレント座標軸の複製を作成します。
-
オートスケーリング
-
カレント座標軸の軸の表示範囲を自動設定します。
-
トリミング
-
カレント座標軸の軸の表示範囲をビューア上で設定します。
-
座標のウォッチング
-
カレント座標軸内の任意の点の座標を読み取ります。
