g3data はスキャンしたグラフの画像から座標を読み取るプログラム
(デジタイザ) です。
画像のファイル形式は、JPEG、GIF、PNG、PNM、XBM、XPM、BMP、TIFF など、
ほとんどのフォーマットをサポートします。
文献などで、グラフから数値データを取り出したい場合や
プロッターの出力を数値化したい場合などに便利なツールです。
(右図をクリックすると大きく表示します。)
作者: Jonas Frantz さん
ホームページ:
http://www.frantz.fi/software/g3data.php
バージョン: 1.4.0 (2003/10/09)
ライセンス: GPL
バージョン 1.1.0 以降は gtk+ 2.0 対応になっています。
MLD 5,6 では gtk+ 1.2 対応のバージョン 1.0.8 が利用できます。
以下の説明でバージョン番号の部分を読み替えてください。
インストールしたら、付属のテスト画像で試してみましょう。 適当なターミナル・エミュレータから
$ g3data /usr/share/doc/g3data-1.4.0/test1.gif
で起動します。上の様な画面が現れます。

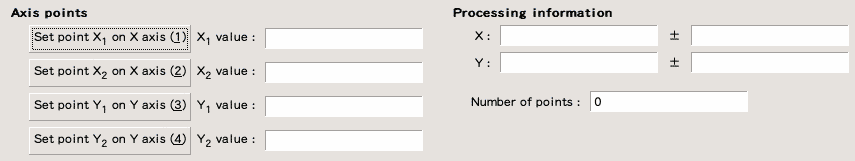

最初に、X、Y 軸のそれぞれ２点の座標を入力します。これを元に座標変換が 行なわれますからできるだけ離れた点を選んだ方がいいでしょう。
「Set point X1 on X axis」のボタンをクリックして、つぎに画像上の X 座標値が分かる点 (通常は軸上の目盛位置) をクリックします。そしてその座標値を右側のテキスト枠に入力します。 同様に２点目を入力し、Y 軸についても同様にします。 これで、画像内にマウスポインタがあればその座標値が Processing information の 「X:」、「Y:」の欄に表示されるようになります。 画像内でマウスボタンをクリックすると座標値が記録されます。
座標値は 1024 点まで記録され、 「Export point data」で標準出力またはファイルに書き出すことができます。
バージョン 1.0.8 では 「Print results」をクリックすれば標準出力に書き出され、 「Filename:」欄にファイル名を指定して「Print data to file」をクリックするとファイルに書き出されます。
X 軸、Y 軸は、それぞれ対数軸に指定することもできます。
引数を付けないで起動すると、簡単な説明が表示されます。
$ g3data
g3data version 1.4.0, Copyright (C) 2000 Jonas Frantz
g3data comes with ABSOLUTELY NO WARRANTY; for details
check out the documentation. This is free software, and
you are welcome to redistribute it under all conditions.
Usage : g3data [options] file.ext
Options :
-max <x> <y> : If picture is larger x-wise than x or y-wise than y,
the picture is scaled down accordingly otherwise this
parameter has no effect.
-scale <factor> : Scales the picture size according to the factor. This
parameter nullifies effect of the -max parameter.
-scroll : Picture is viewed through a viewport with scrollbars,
useful for very large pictures.
-coords <llx> <lly> <rux> <ruy> : Preset the coordinates of the left lower (ll) corner
and the right upper (ru) corner.
-errors : Print out the error of the x value in column 3 and the
error of y value in column 4 of the output.
-lnx : Use logarithmic scale for x coordinates.
-lny : Use logarithmic scale for y coordinates.
-h or --help : Print this help.
Supported image formats : JPEG, GIF, PPM, PGM, XPM, PNG, TIFF, EIM
To access fullscreen mode use the F10 key.
Hint for increased accuracy : Use -scale with a large parameter to achieve
finer granularity and thus smaller errors.
Report bugs to jonas.frantz@helsinki.fi
オプション -max、-scale は
1.06 から追加されたものです。
例えば -scale 0.5 とすると画像が 1/2 に縮小されて表示されます。
サポートされる画像フォーマットの説明は古い
(1.05 までの imlib によるもの) ようです。
LinuxMLD 7
では
g3data のホームページ から g3data-1.4.0-1.i386.rpm を入手してください。
rpm コマンドでインストールするにはスーパーユーザになって
# rpm -i g3data-1.4.0-1.i386.rpm
とします。
LinuxMLD 5,6 では、メディアラボで作成した RPM g3data-1.0.8-1_mlb1.i386.rpm (40,336 bytes) をインストールしてください。
g3data のホームページでも g3data-1.0.8-1.i386.rpm が配布されています。 ただし、/usr/local/ 以下にインストールされます。
MLD 5,6 では Gnome の GUI でインストールすることもできます。
$ rpm -U --force g3data-1.0.8-1_mlb1.i386.rpmと強制的にアップデートするか、 前のバージョンを削除してからインストールしてください。
